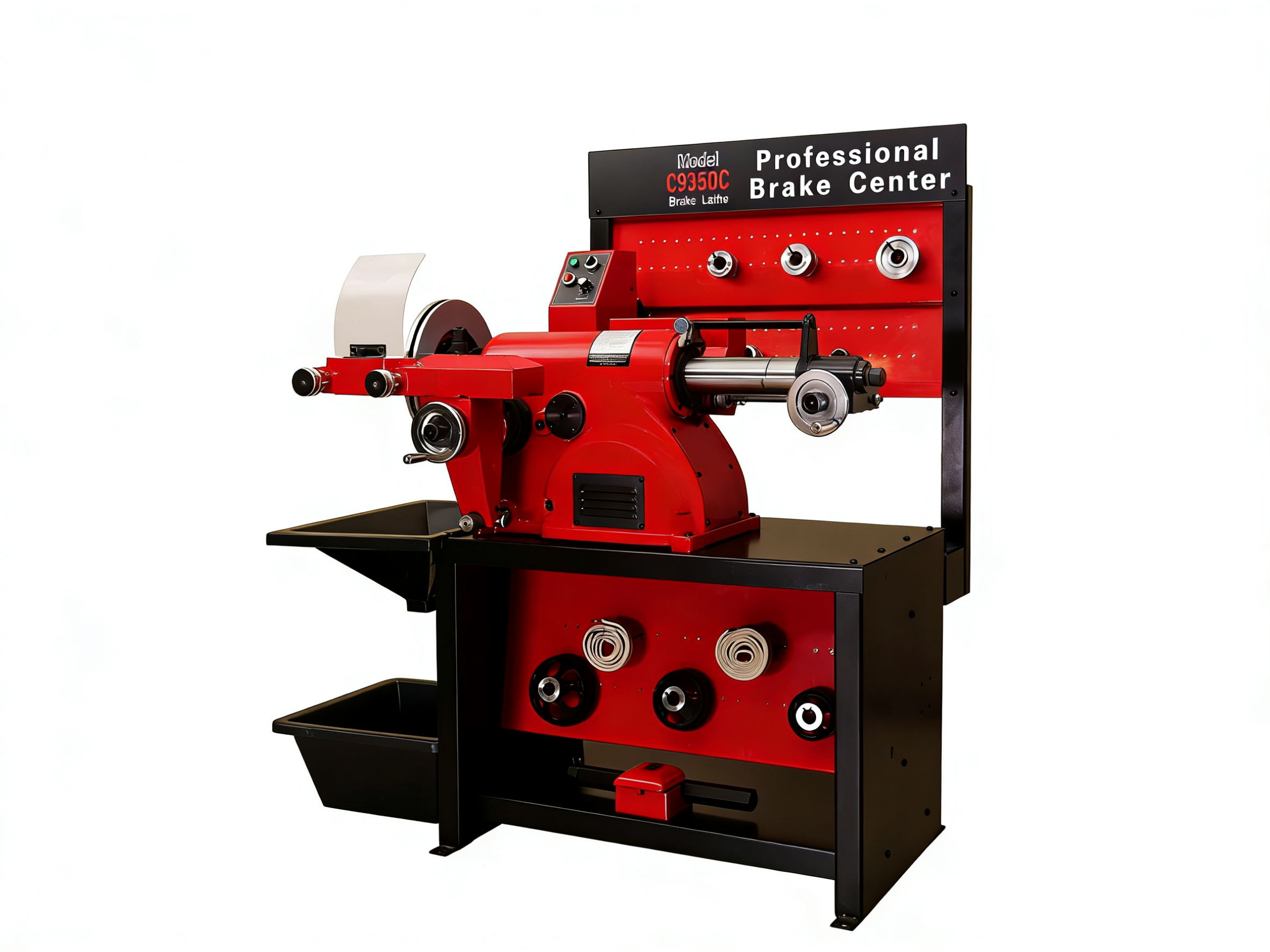

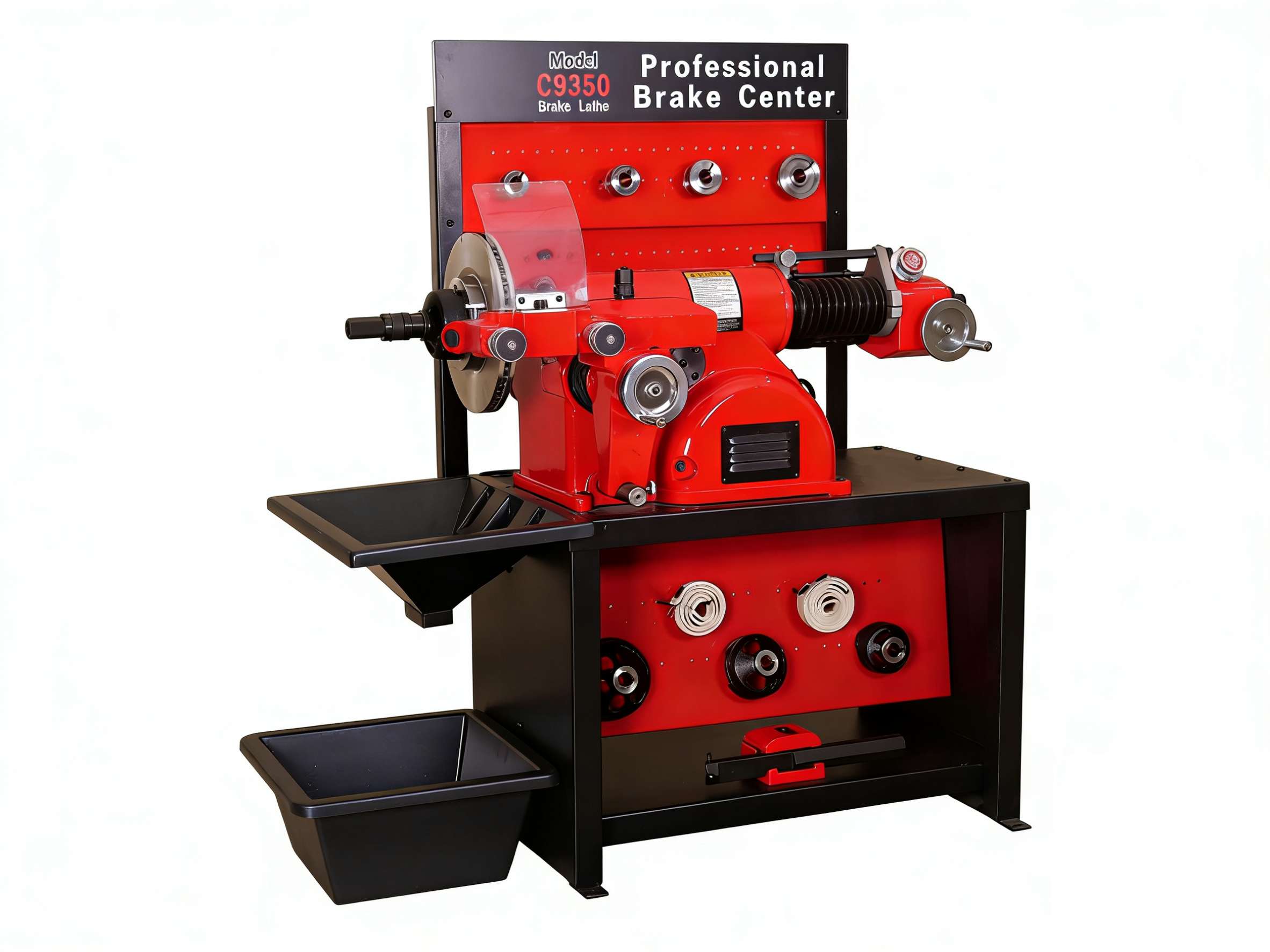

Torn professional de frens central Cavalry C9350/C9350C

La torna professional per a frens Cavalry C9350/C9350C incorpora un enfocament d’enginyeria especialitzat que té en compte les necessitats d’usinatge diferents entre discos i tambors. Cavalry ha dissenyat aquesta màquina amb estratègies de control de velocitat d’alimentació diferenciades per a cada tipus de component: els discos es beneficien d’opcions de velocitat ràpida i lenta, mentre que els tambors utilitzen un ajust d’alimentació infinitament variable. Aquesta distinció reconeix que els rotors i els tambors presenten reptes d’usinatge diferents segons la seva geometria, les seves característiques materials i els seus requisits funcionals.

Tres velocitats de broca—70, 88 i 118 rpm—ofereixen als operadors una gran flexibilitat per ajustar els paràmetres de tall a peces de treball específiques. La gamma de velocitats baixes és adequada per a components de diàmetre més gran i operacions de desbaste on la retirada de material té prioritat. Les velocitats mitjanes funcionen bé per a l’usinatge d’ús general en components automobilístics típics. Les velocitats més altes aconsegueixen la qualitat superficial necessària per a les passes de acabat, especialment en peces de diàmetre més petit, on la velocitat de tall es tradueix directament en la qualitat de la superfície acabada. Disposar de tres velocitats, en lloc de la configuració convencional de dues velocitats, permet una optimització més gran per a requisits de treball diversos.

El sistema d’alimentació presenta una calibració separada per al treball del rotor i del tambor, reflectint les diferents necessitats de retirada de material d’aquests tipus de components. Les velocitats d’alimentació del rotor es regulen entre 0,002" i 0,012" (0,06-0,3 mm/r), mentre que les velocitats d’alimentació del tambor varien entre 0,002" i 0,026" (0,06-0,66 mm/r). Aquesta separació té en compte que, normalment, els tambors s’aprofiten millor amb velocitats d’alimentació més agressives a causa de la seva geometria i de les seves característiques materials, mentre que els rotors sovint requereixen velocitats d’alimentació més fines per assolir els estàndards d’acabat superficial esperats en el servei modern de frens.

El sistema de talladors bessons mecanitza simultàniament ambdós costats d’un disc, reduint el temps de processament i assegurant un acabat superficial consistent en ambdós costats. La commutació ràpida entre configuracions de disc i tambor minimitza el temps de preparació quan es canvien tipus de treball. Les fulles de tall en forma de triangle amb geometria de desbast positiva proporcionen sis arestes de tall per fulla —tres utilitzables a cada costat— i permeten realitzar aproximadament 80-100 reparacions de discs per joc de fulles. Això es tradueix en uns costos d’eines més baixos a llarg termini en comparació amb fulles que tenen menys arestes de tall o una vida útil més curta.

El C9350/C9350C accepta una gamma pràctica de peces de treball habituals en el servei de frens d’automòbils i camions lleugers. La capacitat dels discos abasta de 7" a 15" (180-381 mm) amb un gruix màxim de 1,875" (48 mm). La capacitat dels tambors arriba a un diàmetre de 17,7" (450 mm) i una fondària de 6,875" (175 mm), i la capacitat dels volants coincideix amb la gamma dels tambors. L’eix suporta peces de treball d’una massa màxima de 150 lliures (68 kg), cosa que permet treballar la majoria de components de vehicles de turisme i vehicles comercials lleugers. Les dimensions de la màquina són de 1010x950x1150 mm i el seu pes brut és de 260 kg, garantint-ne una estabilitat considerable durant el funcionament.

DESTACATS DEL PRODUCTE

Control diferenciat de la velocitat d’alimentació per a discs i tambors
El C9350/C9350C incorpora un control especialitzat de la velocitat d’alimentació que reconeix les necessitats d’usinatge diferents entre discos i tambors. Les velocitats d’alimentació dels rotors varien de 0,002" a 0,012" (0,06-0,3 mm/r), amb opcions de velocitat ràpida i lenta, mentre que les velocitats d’alimentació dels tambors oscil·len entre 0,002" i 0,026" (0,06-0,66 mm/r), amb ajust variable infinit. Aquesta separació permet als tècnics optimitzar els paràmetres de tall per a cada tipus de component, millorant tant l’eficiència com la qualitat superficial.

Tres opcions de velocitat de broca
A diferència de les tornes de frens que només ofereixen dues velocitats, el C9350/C9350C disposa de tres velocitats de broca diferents: 70, 88 i 118 rpm. Aquesta gamma ampliada permet als tècnics seleccionar velocitats de tall adaptades als materials i condicions específiques de la peça treballada. La configuració de tres velocitats concedeix als operadors un major control sobre el procés d’usinatge, independentment de la mida dels components i del grau de duresa del material, i permet realitzar tant tallats en brut com acabats de precisió.

Sistema de doble eina d’alta precisió
La disposició de doble tallador mecanitza simultàniament ambdós costats d’un disc, reduint el temps de processament i garantint un acabat superficial consistent en ambdós costats. La commutació ràpida entre configuracions de disc i tambor minimitza el temps d’inactivitat entre diferents tipus de treball. Les fulles de tall en forma de triangle amb geometria de desbast positiva proporcionen sis arestes de tall per fulla, permetent aproximadament 80-100 reparacions de disc per joc de fulles i reduint els costos d’eines.

Capacitat versàtil per a peces treballades
Amb una capacitat de diàmetre de rotor fins a 15" (381 mm) i una capacitat de tambor de 17,7" (450 mm), la C9350/C9350C pot processar una àmplia gamma de vehicles de turisme i camions lleugers. La profunditat de tambor de 6,875" (175 mm) permet acollir tambors més profunds presents en diverses aplicacions. La capacitat de càrrega de l’eix de 150 lb (68 kg) dona suport a components més pesants, assegurant una operació estable en tota la gamma de mides de peces de treball.

Configuració de canvi ràpid
El C9350/C9350C inclou un sistema de canvi ràpid entre configuracions de disc i tambor, reduint el temps necessari per passar d’un tipus de feina a un altre. Aquesta característica és especialment valuosa en entorns de servei intensius on els tècnics alternen sovint entre treball amb rotors i treball amb tambors. El sistema d’adaptadors simplifica el muntatge i redueix la complexitat de la configuració.

Laminetes de tall de carburs de llarga durada
Les fulles de tall en forma de triangle amb disseny d'angle de desbast positiu proporcionen sis arestes de tall per fulla — tres a cada costat. Cada joc de fulles permet realitzar aproximadament 80-100 reparacions de discos, cosa que representa estalvis significatius respecte a fulles amb vida útil més curta. La geometria d'angle de desbast positiu contribueix a una acció de tall eficient i a forces de tall reduïdes, allargant tant la vida útil de l'eina com la de la màquina.

Configuració d'alimentació multifreqüència
El motor funciona amb fonts d’alimentació de 110 V, 220 V o 380 V a 50 Hz o 60 Hz, cosa que ofereix flexibilitat per a tallers amb diferents configuracions de servei elèctric. Aquesta capacitat multimodal de tensió fa que el C9350/C9350C sigui adequat per a instal·lacions de diverses regions amb diferents normes elèctriques.

Disseny compacte amb construcció estable
Amb un pes de 260 kg i dimensions de 1010 × 950 × 1150 mm, el C9350/C9350C proporciona la massa necessària per a l’absorció de vibracions, alhora que manté una empremta pràctica per a tallers amb espai limitat al terra. La construcció en ferro fos contribueix a l’estabilitat durant les operacions de tall, assegurant resultats constants en ús repetit.
