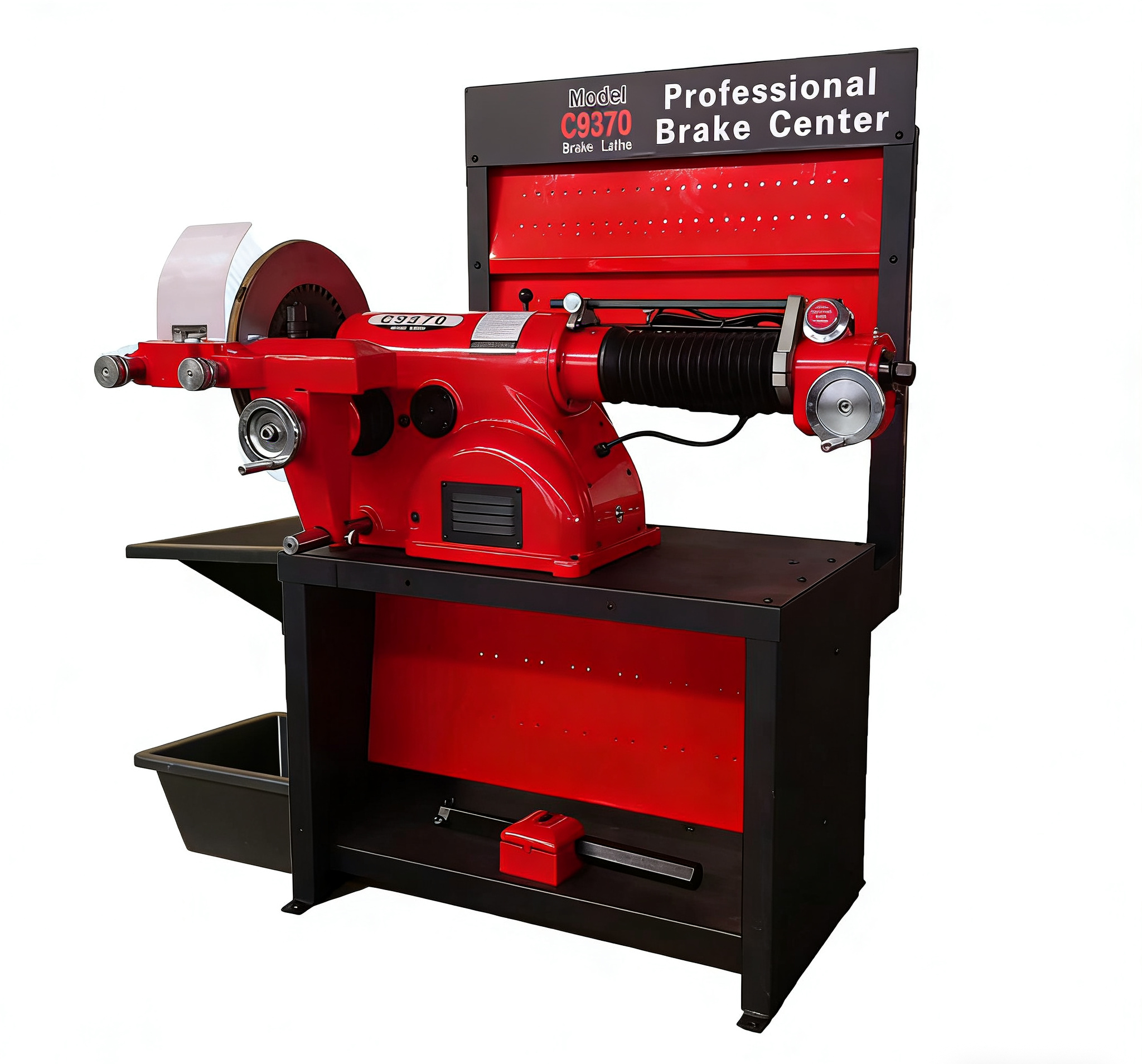

Torn d'alta precisió per frens de disc i tambor Cavalry C9370/C9370C

El tornejador de frens de disc i tambor d’alta precisió Cavalry C9370/C9370C incorpora una filosofia d’enginyeria especialitzada que reconeix les necessitats de maquinat fonamentalment diferents entre discs i tambors. Cavalry ha dissenyat aquesta màquina amb una estratègia de control de velocitat d’avanç diferenciada: els discs s’aprofiten d’opcions de velocitat ràpida i lenta, mentre que els tambors utilitzen un ajust d’avanç infinitament variable. Aquesta distinció és important perquè els rotors i els tambors presenten reptes de tall diferents segons la seva geometria, metallúrgia i requisits funcionals. Els rotors normalment requereixen acabats superficials més fins per garantir una correcta adaptació de les pastilles i un rendiment de frenada consistent, mentre que els tambors poden suportar velocitats d’avanç una mica més agressives degut a la seva àrea de contacte més gran i a les seves característiques de desgast diferents.

Tres velocitats de broca—70, 88 i 118 rpm—ofereixen als operaris una veritable flexibilitat per ajustar els paràmetres de tall a peces de treball concretes. La gamma de velocitats més baixa funciona bé per a components de diàmetre més gran i operacions de tall tosc on la retirada de material és la prioritat. Les velocitats de gamma mitjana gestionen l’emmotllament d’ús general en components automotius típics. Les velocitats més altes proporcionen la qualitat superficial necessària per a les passes de acabat, especialment en rotors de diàmetre més petit, on la velocitat superficial afecta directament la qualitat de l’acabat. Disposar de tres velocitats en lloc de la configuració convencional de dues velocitats dona als tècnics una capacitat d’optimització més gran per a requisits de feina diversos.

El sistema d’alimentació disposa de calibratge separat per al treball del rotor i del tambor. Les velocitats d’alimentació del rotor es poden ajustar des de 0,002" fins a 0,012" (0,06-0,3 mm/r), mentre que les velocitats d’alimentació del tambor varien entre 0,002" i 0,026" (0,06-0,66 mm/r). Aquesta separació té en compte que els tambors s’aprofiten millor amb velocitats d’alimentació més agressives degut a la seva geometria, mentre que els rotors necessiten alimentacions més fines per assolir els estàndards d’acabat superficial exigits en el servei modern de frens. L’interval més ampli d’alimentació per al tambor reflecteix el fet que el treball sobre tambors sol implicar una retirada de material més important, especialment quan es rectifiquen tambors de ferro fos que han desenvolupat patrons de desgast significatius.

El sistema de doble tallador mecanitza simultàniament ambdós costats d’un disc, reduint el temps de processament i assegurant un acabat superficial consistent en ambdós cares. La commutació ràpida entre les configuracions de disc i tambor minimitza el temps de preparació quan es canvien els tipus de tasca. Les fulles de tall en forma de triangle amb geometria de desbaste positiu proporcionen sis arestes de tall per fulla —tres utilitzables a cada costat— i permeten realitzar aproximadament 80-100 reparacions de discs per joc de fulles. Això es tradueix en uns costos d’eines més baixos a llarg termini en comparació amb fulles que tenen menys arestes de tall o una vida útil més curta.

El C9370/C9370C accepta una gamma pràctica de peces de treball habituals en el servei de frens d’automòbils i camions lleugers. La capacitat dels discos abasta de 7" a 15" (180-381 mm) amb un gruix màxim de 1,875" (48 mm). La capacitat dels tambors arriba a un diàmetre de 17,7" (450 mm) i una profunditat de 6,875" (175 mm), i la capacitat del volant motor coincideix amb la gamma dels tambors. L’eix suporta peces de treball d’una massa màxima de 150 lliures (68 kg), cosa que permet processar la majoria de components per a vehicles de turisme i vehicles comercials lleugers. Les dimensions de la màquina són 1010 x 950 x 1150 mm i el seu pes brut és de 260 kg, garantint una gran estabilitat durant el funcionament. El suport multi-tensió cobreix configuracions de 110 V, 220 V i 380 V.

DESTACATS DEL PRODUCTE

Control diferenciat de la velocitat d’alimentació per a discs i tambors
El C9370/C9370C incorpora un control especialitzat de la velocitat d’alimentació que reconeix les necessitats d’usinatge diferents entre discos i tambors. Les velocitats d’alimentació dels roters varien de 0,002" a 0,012" (0,06-0,3 mm/r), amb opcions de velocitat ràpida i lenta, mentre que les velocitats d’alimentació dels tambors oscil·len entre 0,002" i 0,026" (0,06-0,66 mm/r), amb ajust variable infinit. Aquesta separació permet als tècnics optimitzar els paràmetres de tall per a cada tipus de component, millorant tant l’eficiència com la qualitat superficial. L’interval més ampli de velocitat d’alimentació per a tambors reflecteix el fet que el reescalfat de tambors sovint exigeix una retirada de material més agressiva.

Tres opcions de velocitat de broca
A diferència dels torns de frens que només ofereixen dues velocitats, el C9370/C9370C proporciona tres velocitats distintes de l’eix: 70, 88 i 118 RPM. Aquest interval ampliat permet als tècnics seleccionar velocitats de tall adaptades als materials i condicions específiques de la peça treballada. La configuració de tres velocitats dóna als operadors un major control sobre el procés d’usinatge per a diferents mides de components i nivells de duresa del material, i permet tant el tall en brut com l’acabat de precisió.

Sistema de doble eina d’alta precisió
La disposició de doble eina usina simultàniament ambdós costats d’un disc, reduint el temps de processament i assegurant un acabat superficial consistent en ambdós cares. El canvi ràpid entre les configuracions de disc i tambor minimitza el temps d’inactivitat entre tipus diferents de tasques. Les fulles de tall triangulars amb geometria de desbast positiva ofereixen sis arestes de tall per fulla, permetent aproximadament 80-100 reparacons de discs per joc de fulles i reduint els costos d’eines a llarg termini.

Capacitat versàtil per a peces treballades
Amb una capacitat de diàmetre del rotor d’15" (381 mm) i una capacitat de tambor de 17,7" (450 mm), la C9370/C9370C pot processar una àmplia gamma de vehicles de turisme i camions lleugers. La profunditat del tambor de 6,875" (175 mm) permet acollir tambors més profunds en diverses aplicacions. La capacitat de càrrega de l’eix de 150 lliures (68 kg) ofereix suport per a components més pesats, garantint un funcionament estable en tota la gamma de mides de peces de treball.

Configuració de canvi ràpid
La C9370/C9370C incorpora un sistema de canvi ràpid entre configuracions de disc i de tambor, reduint el temps necessari per passar d’un tipus de feina a un altre. Aquesta característica és especialment valuosa en entorns de servei intensos, on els tècnics alternen sovint entre treballs de rotors i de tambors. El sistema d’adaptadors simplifica el muntatge i redueix la complexitat de la configuració, mantenint la màquina productiva durant tota la jornada laboral.

Laminetes de tall de carburs de llarga durada
Les fulles de tall en forma de triangle amb disseny d'angle de desbast positiu proporcionen sis arestes de tall per fulla — tres a cada costat. Cada joc de fulles permet realitzar aproximadament 80-100 reparacions de discos, cosa que representa estalvis significatius respecte a fulles amb vida útil més curta. La geometria d'angle de desbast positiu contribueix a una acció de tall eficient i a forces de tall reduïdes, allargant tant la vida útil de l'eina com la de la màquina.

Configuració d'alimentació multifreqüència
El motor funciona amb fonts d'alimentació de 110 V, 220 V o 380 V a 50 Hz o 60 Hz, oferint flexibilitat als tallers amb diferents configuracions de servei elèctric. Aquesta capacitat multifreqüència fa que el C9370/C9370C sigui adequat per a instal·lacions de diverses regions amb normes elèctriques diferents.

Disseny compacte amb construcció estable
Amb un pes de 260 kg i dimensions de 1010x950x1150 mm, el C9370/C9370C proporciona la massa necessària per a l’absorció de vibracions, tot mantenint una empremta pràctica per a tallers amb espai limitat al terra. La construcció en ferro fos contribueix a l’estabilitat durant les operacions de tall, assegurant resultats constants en ús repetit.

Adaptador
