رافعة متحاذية ذات أربعة أعمدة بسعة 5 أطنان (11000 رطل)

يمثّل رافع المحاذاة رباعي الأعمدة CAV FP5050 التزام شركة CAV بتقديم حلولٍ لورش العمل التي تحتاج إلى سعة إضافية دون التفريط في الدقة أو السلامة. وبسعة رفع تبلغ ٥٠٠٠ كجم (١١٠٠٠ رطلاً)، فإن هذا الرافع قادرٌ على التعامل مع كامل طيف المركبات التي تمرّ عبر مرافق الإصلاح الحديثة، بدءاً من السيارات الصغيرة والسيارات الرياضية متعددة الاستخدامات ووصولاً إلى الشاحنات الصغيرة والباصات الصغيرة. ويُميِّز رافع FP5050 طول مساره البالغ ٥٠٠٠ مم، ما يوفّر دعماً وافراً للمركبات الطويلة التي قد تبرز خارج المنصات الأقصر. وتكتسب هذه الزيادة في الطول أهميةً خاصةً في ورش العمل التي تقدّم خدمات الصيانة للسيارات الفاخرة، والشاحنات التجارية، والمركبات المُعدَّلة ذات القواعد العجلية الممتدة.

تُحوِّل وظيفة محاذاة العجلات المدمجة في الرافعة منها إلى محطة مخصصة لمحاذاة العجلات جاهزة للاستخدام فورًا من العلبة. وتسمح ألواح الانزلاق الخلفية للعجلات الخلفية بالتحرك جانبيًّا أثناء إجراء تعديلات المحاذاة، بينما تتيح أقسام لوحة الدوران الأمامية للعجلات الأمامية الدوران بحرية. ويُمكِّن هذا التوليف من إجراء قياسات دقيقة لزاويتي التوجُّه (تو) والانحراف الجانبي (كامبر)، وكذلك زاوية التوجُّه الأمامي (كاستر)، دون الحاجة إلى معدات محاذاة منفصلة. وتعمل الرافعة عبر نظام موثوق من السلاسل والأسطوانات الهيدروليكية، مُشغَّلة بواسطة محرك ألومنيوم بقدرة 2.2 كيلوواط يوفِّر رفعًا سلسًا إلى ارتفاع أقصى قدره 1800 ملم. وتوفِّر بنية الألومنيوم تبريدًا حراريًّا أفضل ومقاومةً أعلى للتآكل مقارنةً بالمحركات التقليدية المصنوعة من الفولاذ، ما يسهم في إطالة عمر الخدمة. كما يتوفر غطاء اختياري للمحرك لمحلات الصيانة التي تفضِّل حماية إضافية.

ما يُحسّن تجربة المستخدم فعليًّا هو نظام فك القفل الهوائي، الذي يحلّ محل آليات الفك اليدوي المُستخدمة في الرافعات ذات المواصفات الأدنى. ويتم التحكّم في هذا النظام من خلال صندوق تحكّم أمان يعمل بجهد 24 فولت، وهي خيارة تصميمية مدروسة تضمن أن المكونات الكهربائية تعمل عند جهد منخفض لتعزيز سلامة المشغّل. ويوفر الإطلاق الهوائي انخراطًا ثابتًا وسلسًا في كل مرة، مما يقلل من إرهاق المشغّل ويسرع عملية خفض الرافعة. وتشمل المعدات القياسية عارضة رفع (جاكينغ بيام)، تسمح للفنيين برفع العجلات الفردية بعيدًا عن مسار التشغيل لإجراء أعمال الفرامل أو استبدال الإطارات أو إصلاح نظام التعليق. أما الجاك المركزي فيمتلك مدى رفع يتراوح بين ٧٠ مم و٤٥٠ مم، ما يوفّر حركة كافية لأغلب مهام خدمة العجلات والإطارات.

يتميّز هندسة السلامة في نظام CAV FP5050 باتّساع نطاقها وتعدُّد طبقاتها. ويتضمّن حماية المركبة من الانزلاق للخلف وقفات مادية متينة عند نهايات الممر، ما يضمن تثبيت المركبات في مواقعها بأمان طوال دورة الرفع. ويُفعِّل نظام الحماية التلقائي من فشل الكابلات الفولاذية فورًا عند انخفاض شدّ الكابلات، فيُثبِّت المنصة ميكانيكيًّا لمنع أي حركة مفاجئة. كما تعمل أجهزة السلامة ضد فشل النظام الهيدروليكي كوسيلة إضافية للحماية، لتضمن بقاء الرافعة في موضعها حتى في حال فقدان الضغط الهيدروليكي. أما ميزة حماية القدمين فهي تحمي قدمَي المشغِّل من نقاط الاصطدام المحتملة أثناء المراحل الأخيرة من عملية الإنزال، وهي إضافة إنسانية مدروسة تعكس اهتمام شركة CAV بالسلامة في ورش العمل الواقعية.

أبرز مواصفات المنتج

فتح الهواء التشغيلي مع تحكُّم سلامة 24 فولت

يمثّل نظام فك القفل الذي يعمل بالهواء المضغوط في طراز CAV FP5050 تحسينًا كبيرًا مقارنةً بآليات الفك اليدوية. فبدلًا من اضطرار المشغل إلى سحب الذراعات عند عدة نقاط، يُفعِّل النظام الهوائي عملية الفك بسلاسة عند الضغط على زرٍّ واحد. ويُدار هذا النظام عبر صندوق تحكُّم أمان كهربائي بجهد 24 فولت، ما يحافظ على الجانب الكهربائي من العملية عند جهد منخفض وآمن. وهذه ميزةٌ بالغة الأهمية في ورش العمل المزدحمة التي تُستخدم فيها المعدات باستمرار، حيث يقدِّر المشغلون كلاً من الراحة والسلامة. كما يوفِّر الفك بالهواء ضبطًا متسقًّا، مما يقلل التباين الذي قد يطرأ على الأنظمة اليدوية، ويجعل عملية خفض المعدات أكثر قابلية للتنبؤ بها وأكثر تحكمًا.

مكونات محاذاة العجلات المدمجة

تُعتبر ألواح الانزلاق الخلفية المُركَّبة مصنعياً والأقسام الدوارة الأمامية ما يُميِّز رافعة المحاذاة من طراز FP5050 حقاً عن الرافعات الرباعية الأعمدة القياسية. وقد تم دمج هذه المكونات في تصميم المنصات، لذا لا حاجة إلى محولات محاذاة منفصلة أو أطباق دوران محمولة. وتسمح الأطباق الدوارة الأمامية بدوران عجلات التوجيه بحرية أثناء إجراء تعديلات المحاذاة، بينما تتيح ألواح الانزلاق الخلفية الحركة الجانبية عند تصحيح مسار المركبة. ويوفِّر هذا التكامل وضعية دقيقة مطلوبة للحصول على قراءات محاذاةٍ دقيقة، ما يجعل رافعة FP5050 أداةً قيمةً لمتخصصي الإطارات والمحاذاة الذين يحتاجون إلى نتائج قابلة للتكرار وموثوقة.

حماية أمان متعددة الطبقات شاملة

قامت شركة CAV بتزويد الموديل FP5050 بحزمة أمان تتناول سيناريوهات عدّة للفشل. وتُعتبر حواجز منع الانزلاق عند نهايات المنصّة بسيطةً لكنها أساسية، حيث توفّر حاجزًا ماديًّا يمنع الحركة غير المقصودة للمركبة. أما نظام الحماية التلقائي من انقطاع الكابل الفولاذي فهو مصمَّم ليُفعَّل فور انخفاض شد الكابل، فيُثبِّت المنصّة ميكانيكيًّا ويمنع أي حالة سقوط حرّ. كما تضمن أجهزة الحماية من فشل النظام الهيدروليكي أن تبقى الرافعة في موضعها حتى في حال تدنّي الضغط الهيدروليكي. وتوفر ميزة حماية القدمين طبقة إضافية من السلامة الإرجونومية، إذ تحافظ على أقدام المشغِّل بعيدًا عن الأجزاء المتحركة أثناء عملية خفض المنصّة. ويعكس هذا النهج المتعدد الطبقات فهم شركة CAV العميق لضرورة اعتماد مبدأ التكرار والتصميم المدروس في تحقيق السلامة داخل ورش العمل.

منصّة ممتدة للمركبات ذات قاعدة العجلات الطويلة

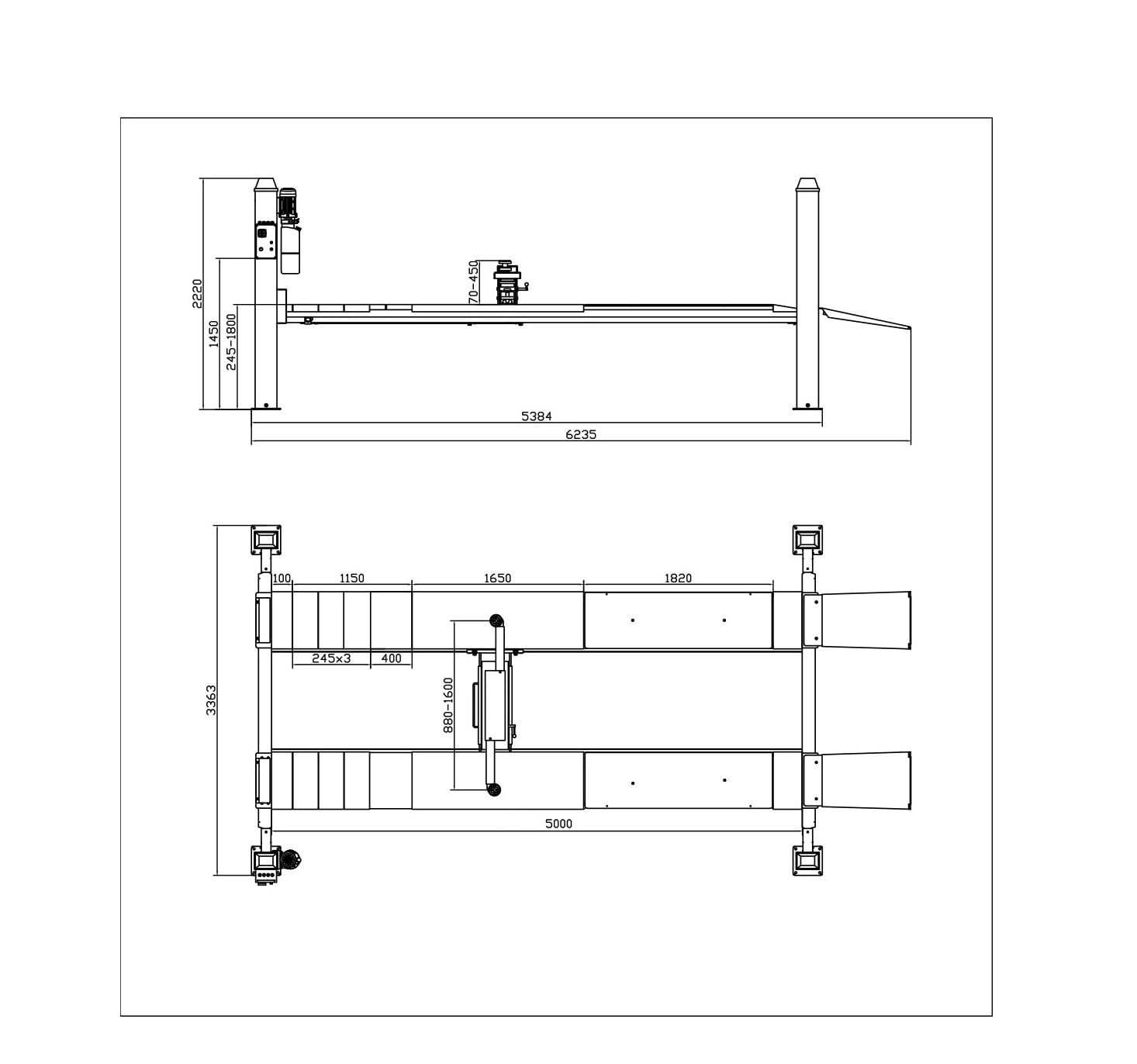

يُعَدُّ طول ممر الهبوط البالغ ٥٠٠٠ مم في الرافعة FP5050 نقطة بيع رئيسية للمحلات التي تُصلح المركبات الكبيرة. فكثير من الرافعات ذات الأربعة أعمدة تصل أقصى طول لها إلى ٤٢٠٠ مم أو ٤٦٠٠ مم، ما قد يؤدي إلى تعليق الفانات ذات القاعدة الطويلة والسيارات الفاخرة ذات الهيكل الطويل خارج أطراف المنصة. أما الطول الإضافي للرافعة FP5050 فيضمن دعم أطول المركبات الشخصية بالكامل، مما يحسّن السلامة والاستقرار على حدٍّ سواء. كما أن عرض ممر الهبوط البالغ ٥٥٠ مم يوفّر مساحة كافية للتلامس بين الإطارات والأرض، ما يسمح باستيعاب الإطارات الأوسع المستخدمة في السيارات الرياضية متعددة الاستخدامات والمركبات التجارية. وللمحلات التي تتعامل مع أسطول متنوع من السيارات والفانات، فإن هذه المنصة الممتدة تلغي الحاجة إلى استخدام رافعات متعددة أو حلول بديلة.
