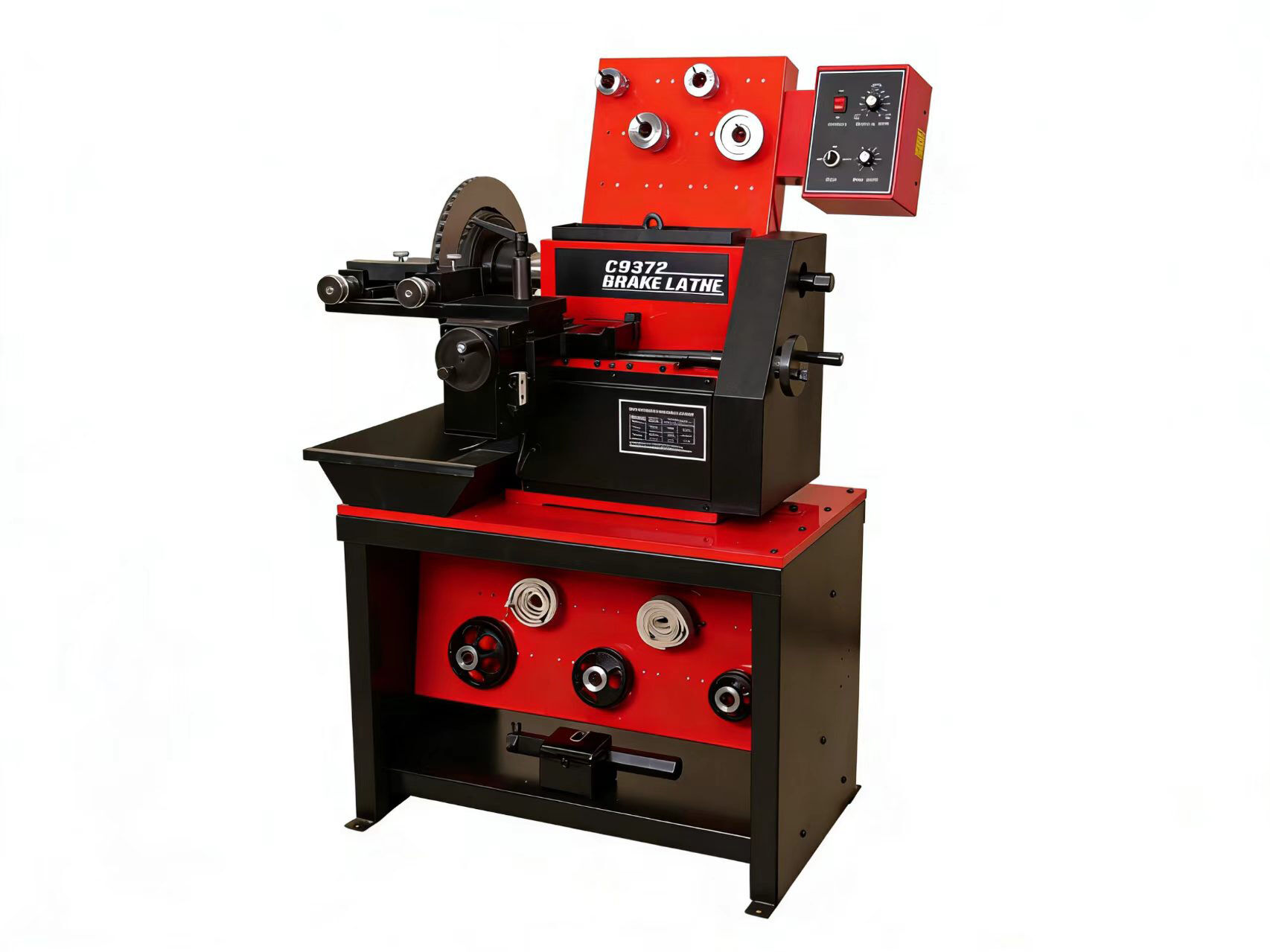

ماكينة تدوير فرامل الأقراص والطبلون للشاحنات الثقيلة من كافالري C9372

آلة تشكيل أقراص الفرامل والطبلونات الثقيلة كافالري سي ٩٣٧٢ تتبع نهجاً هندسياً جذرياً مختلفاً مقارنةً بالماكينات التقليدية لتشكيل الفرامل. فبينما تعتمد الماكينات الاعتيادية على نظم نقل الحركة الميكانيكية وعلب التروس التي تتسم بتعقيدها الذاتي واحتياجاتها الصيانية، فإن طراز سي ٩٣٧٢ يستخدم محركات تيار مباشر دقيقة من نوع السيرفو الكهربائية المصممة خصيصاً لتطبيقات التحكم في الحركة الصناعية الشديدة. ويُوفّر هذا التصميم القائم على المحركات السيرفو تحكّماً سريع الاستجابة ودقيقاً في حركتي المغزل والتغذية العرضية، مع تقليل المكونات الميكانيكية التي عادةً ما تتهالك أو تحتاج إلى ضبط في الماكينات ذات نقل الحركة عبر التروس.

توفّر تهيئة محرك التحكم في طراز C9372 مزايا واضحة في إعادة تشكيل مكونات المكابح. وتُوفّر المحركات قوة سلسة وثابتة عبر كامل نطاق التشغيل، ما يمكّن الفنيين من تحقيق تشطيبات سطحية دقيقة يصعب الحصول عليها باستخدام الأنظمة ذات الدفع الميكانيكي. ويقضي التحكم الإلكتروني في معدلات التغذية وسرعات المغزل على الاهتزاز والرنين اللذين قد تُسبّبهما علب التروس الميكانيكية في عملية القطع، ما يؤدي إلى أسطح أكثر نعومة ونتائج تشغيل أكثر اتساقًا.

توفر إعدادات سرعة المغزل المتغيرة بلا حدود بين ٧٠ و٣٢٠ دورة في الدقيقة للعاملين تحكّمًا غير مسبوق في معايير القطع. ويمكّن هذا النطاق الواسع من السرعات الفنيين من اختيار السرعة الدورانية الدقيقة لكل قطعة عمل محددة، مع أخذ عوامل مثل القطر وحالة المادة والتشطيب السطحي المطلوب بعين الاعتبار. وبفضل إمكانية ضبط السرعات بدقة، لا يقتصر العاملون على خطوات سرعة ثابتة، بل يمكنهم اختيار السرعة المثلى لكل مهمة فريدة.

يوفّر نظام التغذية معدلات قابلة للتعديل بشكل غير محدود من ٠ إلى ٠٫٠٢٦ بوصة (٠–٠٫٦٦ مم/دورة) لكلٍّ من الدوار والأسطوانة. ويمكن للمُشغِّلين زيادة معدلات التغذية لإجراء قطع خشنة فعّالة أو تقليلها لإنجاز عمليات التشطيب الدقيقة، وكل ذلك عبر تحكّم بسيط بواسطة مقبض دوّار. وتتيح هذه المرونة للفنيين تحسين كل عملية قصٍّ وفقًا لمتطلبات الوظيفة من حيث السرعة أو جودة السطح أو عمر الأداة.

يتعامل طراز C9372 مع نطاق واسع من القطع المراد تشغيلها، إذ يشمل أقطار الدوار من ٤ إلى ٢٠ بوصة (١٠٢–٥٠٨ مم)، وأقصى سماكة تبلغ ٢٫٨٥ بوصة (٧٣ مم). أما سعة الأسطوانة فتمتد إلى ١٩٫٥ بوصة (٥٠٠ مم) وبعمق ٦٫٥ بوصة (١٦٥ مم)، وتتطابق سعة العجلة الطائرة مع مدى أقطار الدوار. ويتحمل المحور ١٥٠ رطلاً (٦٨ كجم)، ما يسمح له بالتعامل مع المكونات الثقيلة. وتوفّر محركات الحزام المتعرّج تشغيلًا أكثر همسًا مع خفض انتقال الاهتزازات. وأبعاد الجهاز ١١٠٠ × ٧٣٠ × ٧٢٠ مم، ووزنه الإجمالي ٣٠٠ كجم، ما يوفّر منصة مستقرة للعمل الثقيل.

أبرز مواصفات المنتج

نظام محرك خدمة تيار مباشر
يتميَّز طراز C9372 عن مخارط الفرامل التقليدية بنظامه المُحرِّك الدقيق بالتيار المستمر من نوع السيرفو. وعلى عكس أنظمة النقل الميكانيكية وعلب التروس التي تُدخل تعقيداتٍ ونقاط اهتراء واهتزازات، فإن محركات السيرفو توفر طاقةً مباشرةً وسريعة الاستجابة لكلٍّ من محرك المغزل ومحرك التغذية العرضية. وهذه الخيارات الهندسية تقلِّل من متطلبات الصيانة وتوفِّر طاقةً سلسةً ومتسقةً ضرورية لتحقيق تشطيبات سطحية فائقة الجودة.

التحكم المتغير اللامتناهي في سرعة المغزل
يتمتَّع المشغِّلون بقدرةٍ على ضبط السرعة باستمرارٍ بين ٧٠ و٣٢٠ دورة في الدقيقة، ما يسمح بملاءمة دقيقة لسرعة القطع مع متطلبات قطعة العمل. ويغطي هذا المدى الواسع كل شيءٍ بدءاً من عمليات القطع الخشنة البطيئة على قطع العمل ذات الأقطار الكبيرة ووصولاً إلى عمليات التشطيب السريعة على المكونات الأصغر حجماً. وبفضل هذه القدرة على التغيير المتغير للسرعة، يستطيع الفنيون اختيار السرعات المثلى لمختلف المواد والظروف، بدل أن يكونوا مقيدِين بخطوات سرعة ثابتة.

التحكم المتغير اللامتناهي في معدل التغذية
تتكيّف معدلات التغذية تلقائيًّا من ٠ إلى ٠٫٠٢٦ بوصة (٠–٠٫٦٦ مم/دورة) لكلٍّ من عمليات الدوران والطبل. وهذا يسمح للعاملين بضبط معدل التغذية الأمثل لكل مهمة محددة—فزيادة التغذية لعمليات التشغيل الخشنة الفعّالة أو خفضها لعمليات التشطيب الدقيقة. ويجعل التحكم بالمقابض التعديل سريعًا وبديهيًّا، مما يقلّل وقت الإعداد بين المهام المختلفة.

نظام محرك الحزام المتعرّج
يستخدم جهاز C9372 أحزمة متعرّجة توفر تشغيلًا أسرع وهادئًا مقارنة بأنظمة الحزام الـV التقليدية أو أنظمة التروس. ويقلّل تصميم الحزام من انتقال الاهتزازات والارتجاف إلى سطح القطع، ما يحسّن مباشرةً جودة السطح النهائي. كما أن التشغيل الأهدأ يحسّن ظروف العمل في الورشة، لا سيما في البيئات الخدمية المزدحمة التي تعمل فيها عدة آلات في الوقت نفسه.

نظام القواطع المزدوج عالي الدقة
آلة القطع المزدوجة تُعالِج كلا الجانبين القرص في وقتٍ واحد، مما يقلل من زمن المعالجة ويضمن نعومة متسقة على كلا الوجهين. ونظام التبديل السريع بين الأسطوانة والقرص يقلل إلى أدنى حدٍ زمن الإعداد عند التحويل بين أنواع المكونات المختلفة. وتصميم القطاعة يدعم سير العمل بكفاءة في بيئات الخدمة عالية الحجم، حيث يتناوب الفنيون بشكل متكرر بين أعمال الأقراص والأسطوانات.

شفرات كاربايد اقتصادية التكلفة
شفرات قطع مثلثية ذات زاوية انحناء إيجابية وتصميم ثنائي الوجه توفر ستة حواف قطع لكل شفرة. وكل مجموعة شفرات تُنجِز نحو ٨٠–١٠٠ إصلاحٍ للقرص، ما يمثل وفورات كبيرة في التكلفة على المدى الطويل. وتساهم هندسة الزاوية الإيجابية في أداء قطع فعّال وتقليل قوى القطع، مما يطيل عمر الأداة والآلة معًا.

سعة متعددة الاستخدامات للأجزاء المراد تشغيلها
باستطاعة الدوران من ٤ بوصة إلى ٢٠ بوصة (٥٠٨ مم) وسعة الطبل من ٦ بوصة إلى ١٩٫٥ بوصة (٥٠٠ مم)، يتعامل جهاز C9372 مع مكونات تتراوح بين أقراص الفرامل الصغيرة للسيارات الشخصية وأطباق الفرامل الكبيرة للشاحنات الثقيلة. وأقصى سماكة مسموحة لأقراص الفرامل هي ٢٫٨٥ بوصة (٧٣ مم)، ما يتيح تركيب الأقراص المُهوية والثقيلة المستخدمة في المركبات التجارية.

إمكانية التبديل السريع
يتضمن جهاز C9372 مجموعة متنوعة من المحولات لمعالجة أقراص الفرامل والأطباق ذات الأحجام المختلفة. ويقلل نظام التحويل السريع بين الطبل والقرص من وقت التوقف بين أنواع المهام، مما يعزز القدرة على تقديم الخدمات في ورش العمل المزدحمة. كما يبسّط نظام المحولات عملية التثبيت ويقلل من تعقيد الإعداد.
