جک چندضلعی تمام‌برآمد با نصب در کف اتاقک ظرفیت ۳٫۵ تن

جک سیسکری CAV J-35 یک جک اولیهٔ باکیفیت برای نصب در کف طراحی‌شده است که برای کارگاه‌هایی مناسب است که هم عملکرد و هم زیبایی محیط کار را اهمیت می‌دهند. قرارگیری آن در کف و به‌صورت تعبیه‌شده، یکی از بارزترین ویژگی‌های آن محسوب می‌شود. وقتی جک در پایین‌ترین موقعیت خود قرار دارد، سکوهای آن دقیقاً در سطح بتن اطراف قرار می‌گیرند و سطحی هموار و بدون مانع در سراسر دهانهٔ کارگاه ایجاد می‌کنند. این طراحی خطر افتادن ناشی از پایه‌های جک‌های بالاسری را از بین می‌برد و اجازه می‌دهد تا وسایل نقلیه، جک‌های کفی و سبدابزارها در زمانی که جک استفاده نمی‌شود، به‌راحتی از روی ناحیهٔ جک عبور کنند. ظاهر تمیز و یکپارچهٔ آن نیز به کارگاه حالتی حرفه‌ای‌تر و منظم‌تر می‌بخشد که می‌تواند از اهمیت ویژه‌ای در اماکنی که با مشتریان تعامل دارند، برخوردار باشد.

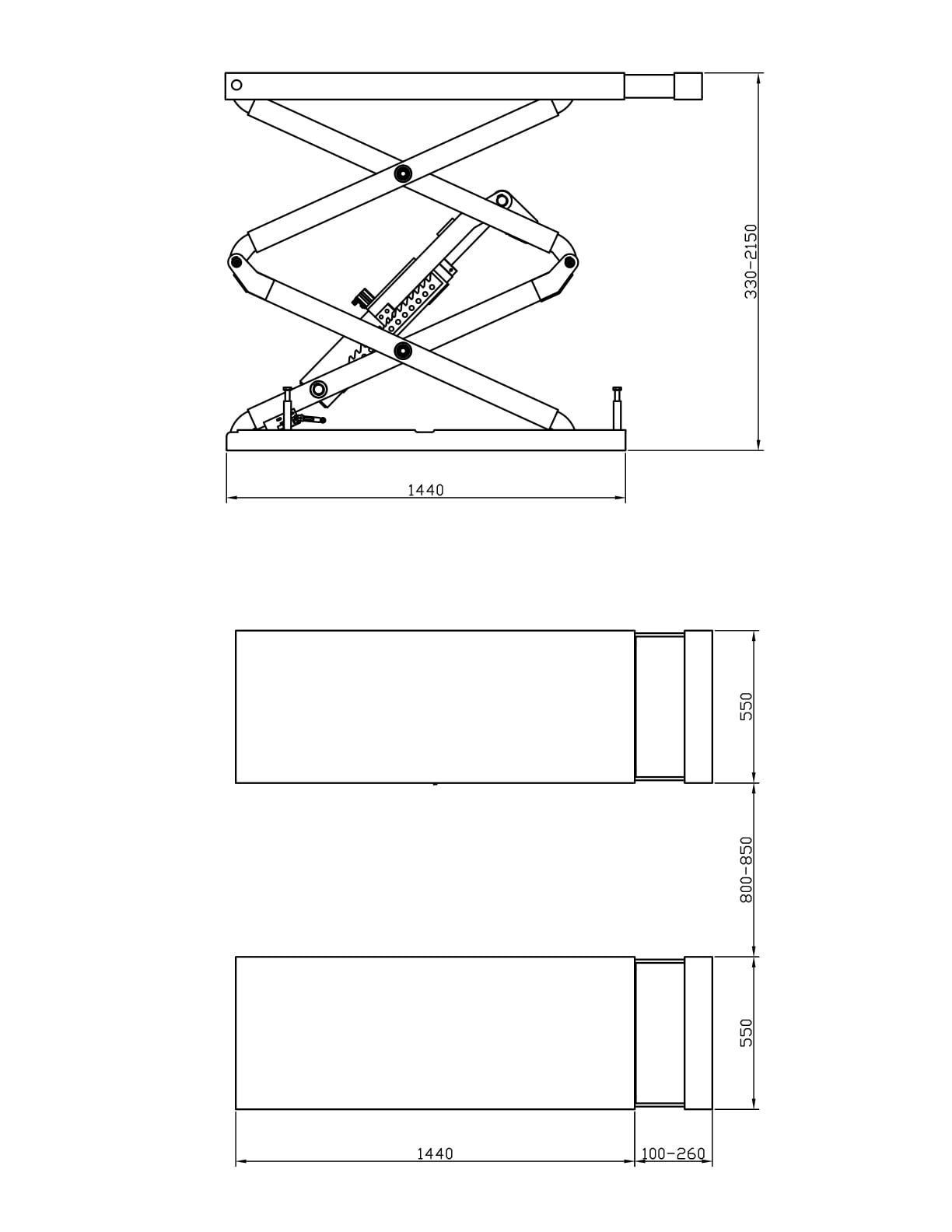

J-35 ارتفاع بالابردن حداکثری ۲۱۵۰ میلی‌متر را فراهم می‌کند و به تکنسین‌ها امکان ایستادن کامل در زیر خودرو را می‌دهد. این قابلیت بالابردن کامل، جک را برای طیف گسترده‌ای از کارهای تعمیر و نگهداری، از جمله کار روی ترمز و لاستیک تا بازرسی‌های دقیق‌تر بدنه زیرین و تعویض قطعات، مناسب می‌سازد. عرض پلتفرم‌ها ۵۵۰ میلی‌متر است و طول آن‌ها قابل تنظیم از ۱۵۴۰ میلی‌متر تا ۱۷۰۰ میلی‌متر می‌باشد؛ بنابراین تکنسین‌ها می‌توانند پیکربندی پلتفرم را متناسب با فاصله بین محورهای خودروهای مختلف تنظیم کنند. فاصله بین دو پلتفرم نیز قابل تنظیم است و از ۸۰۰ میلی‌متر تا ۸۵۰ میلی‌متر متغیر است که این ویژگی انعطاف‌پذیری بیشتری برای قرارگیری جک زیر شاسی‌های متنوع خودروها فراهم می‌کند.

سیستم بالابر توسط یک موتور ۲٫۲ کیلوواتی به‌کار می‌افتد و دارای هماهنگی هیدرولیکی است تا اطمینان حاصل شود که هر دو پلتفرم به‌طور دقیق و همزمان بالا و پایین می‌روند. این هماهنگی جزئیات مهندسی بسیار مهمی است که از بروز نامتعادلی غیرمنتظره بین پلتفرم‌ها جلوگیری می‌کند؛ زیرا چنین نامتعادلی‌ای می‌تواند باعث ناپایداری شده یا قرارگیری ایمن خودرو را دشوار سازد. این بالابر در مدت زمان ۵۰ تا ۶۰ ثانیه به ارتفاع کامل خود می‌رسد، که این سرعتی پایدار و کنترل‌شده است و امکان انجام عملیاتی روان و بدون لرزش را فراهم می‌کند. سیستم‌های ایمنی مکانیکی به‌صورت پنوماتیک کار می‌کنند و با استفاده از یک سیستم تأمین هوای فشرده که فشار ۶ تا ۸ مگاپاسکال نیاز دارد، فعال و غیرفعال می‌شوند. این سیستم‌های ایمنی قفل‌های مکانیکی قابل‌اطمینانی را در نقاط متعددی در طول محدوده بالا‌بری فراهم می‌کنند و به تکنسین‌ها اطمینان می‌دهند که پلتفرم‌ها حتی در صورت نوسان فشار هیدرولیکی، موقعیت خود را حفظ خواهند کرد.

ویژگی‌های ایمنی در جک J-35 جامع و با دقت در سیستم ادغام شده‌اند. قطع خودکار عملیات بلند کردن در ارتفاع حداکثری، از اضافه‌بار شدن جک جلوگیری می‌کند و پس از رسیدن به بالاترین موقعیت تعیین‌شده، برق موتور را قطع می‌نماید. این ویژگی در طولانی‌مدت، استحکام سیلندرهای هیدرولیک و مکانیزم چلیپایی را حفظ می‌کند. شیر اطمینان بار اضافی نیز در سیستم هیدرولیک تعبیه شده است که در صورت تجاوز وزن بار قرارگرفته روی سکو از ظرفیت اسمی ۳٫۵ تن، عملیات بلند کردن را متوقف می‌سازد. شیر کنترل سرعت فرود، نرخ حرکت به سمت پایین را تنظیم می‌کند تا سکوها به‌صورت نرم و پایدار و نه به‌صورت ناگهانی و سریع فرود آیند. تمامی عملیات از طریق سیستم کنترل دکمه‌ای ۲۴ ولت انجام می‌شود که با ولتاژ پایین کار می‌کند تا ایمنی بیشتر اپراتور تضمین گردد. همچنین چهار پد بلندکننده در مجموعه جک ارائه می‌شود که نقاط بلندکردن خودرو را از تماس مستقیم فلزی محافظت می‌کند.

ویژگی‌های محصول

طراحی تعبیه‌شده در کف و همسطح با زمین

طراحی ترازشده و درون کف سازه CAV J-35 مزیت قابل‌توجهی برای کارگاه‌هایی است که بهره‌برداری کارآمد از فضای موجود و ایمنی محیط کار را اولویت قرار می‌دهند. هنگامی که جک بالا کشیده می‌شود، سکوهای آن با سطح بتنی کف هم‌سطح می‌شوند و سطحی کاملاً صاف در سراسر دهانه ایجاد می‌کنند. این امر به معنای عدم وجود رمپ‌ها یا صفحات پایه‌ای مرتفعی است که تکنسینان ممکن است روی آن‌ها افتاده یا زمین‌خورده و یا خودروها بدون هیچ مانعی از روی ناحیه جک عبور کنند. این طراحی همچنین چیدمان کارگاه را ساده‌تر می‌کند، زیرا جک در حالت غیرفعال، فضای ارزشمندی را در بالای سطح کف اشغال نمی‌کند. این ویژگی به‌ویژه در کارگاه‌های شلوغی که هر مترمربع از سطح کف باید به‌صورت مؤثری مورد استفاده قرار گیرد، اهمیت فراوانی دارد.

هم‌زمان‌سازی هیدرولیکی برای بلند کردن تراز

سیستم هماهنگ‌سازی هیدرولیک روی J-35 اطمینان حاصل می‌کند که هر دو پلتفرم در طول بالا بردن و پایین آوردن به‌طور کامل هماهنگ حرکت کنند. این ویژگی برای ثبات و ایمنی بسیار حیاتی است، زیرا بالا بردن نامتقارن می‌تواند باعث جابجایی یا ناپایداری خودرو شود، به‌ویژه اگر توزیع وزن آن کاملاً متوازن نباشد. سیستم هماهنگ‌سازی به‌صورت خودکار برای جبران هرگونه تغییر جزئی در فشار هیدرولیک عمل می‌کند و پلتفرم‌ها را در تمام محدودهٔ حرکتی در وضعیت تراز نگه می‌دارد. این جزئیات مهندسی به تکنسین‌ها اطمینان می‌دهد که خودرو در طول هر عملیاتی ثابت و ایمن باقی خواهد ماند.

امنیت‌های مکانیکی پنوماتیک

امنیت‌های مکانیکی روی J-35 به‌صورت پنوماتیک کار می‌کنند، یعنی با استفاده از هوای فشرده (و نه اهرم‌های دستی یا اکچوئتورهای الکتریکی پیچیده) فعال و غیرفعال می‌شوند. این فعال‌سازی پنوماتیک عمل قفل‌شدنی قوی و قابل اعتماد را فراهم می‌کند که پلتفرم‌ها را به‌طور امن در ارتفاع کاری انتخاب‌شده نگه می‌دارد. ماهیت مکانیکی قفل‌ها بدین معناست که برای حفظ وضعیت قفل‌شده به فشار هیدرولیک وابسته نیستند؛ بنابراین پلتفرم‌ها حتی در صورت از دست رفتن فشار هیدرولیک نیز در محل خود باقی می‌مانند. آزادسازی با هوای فشرده، عملیات پایین‌آوردن را نرم و کنترل‌شده می‌کند و این امکان را به تکنسین‌ها می‌دهد تا سرعت نزول را با دقت مدیریت کنند.

سیستم‌های جامع محافظت ایمنی

سی‌اِی‌وی (CAV) جک J-35 را با چندین سیستم ایمنی مستقل مجهز کرده است که به‌صورت هماهنگ برای حفاظت از هم‌زمان اپراتور و تجهیزات عمل می‌کنند. توقف خودکار در ارتفاع حداکثر بلندشدن، اقدامی ساده اما مؤثر برای محافظت از جک در برابر انبساط بیش از حد است که می‌تواند در غیر این صورت باعث آسیب به سیلندرهای هیدرولیک یا مکانیزم چندضلعی شود. شیر ضد بار اضافی، حفاظت باری فراهم می‌کند و در صورت تجاوز بار از ظرفیت نامی، بلندکردن را متوقف می‌سازد. شیر کنترل سرعت پایین‌آوردن، فرآیند فرود را به‌صورت نرم و کنترل‌شده انجام می‌دهد و از سقوط سریع پلتفرم‌ها جلوگیری می‌کند تا از تکان خوردن وسیله نقلیه یا ایجاد آسیب به افراد جلوگیری شود. این سه سیستم، سناریوهای مختلف شکست را پوشش می‌دهند و با ایجاد لایه‌های ایمنی، ایمنی کلی کارگاه را افزایش می‌دهند.

سیستم کنترل ولتاژ پایین ۲۴ ولت

ج-۳۵ از سیستم کنترل فشار دکمه‌ای ۲۴ ولتی برای تمام عملیات بالا بردن و پایین آوردن استفاده می‌کند. طراحی ولتاژ پایین این سیستم، با در نظر گرفتن ایمنی، بسیار هوشمندانه است؛ زیرا خطر شوک الکتریکی را در محیط کارگاه که تکنسین‌ها ممکن است با ابزارها و تجهیزاتی کار کنند که به زمین متصل یا مرطوب هستند، کاهش می‌دهد. سیستم ۲۴ ولتی همچنین با طیف گسترده‌ای از تنظیمات برقی کارگاه سازگار است و نصب آن را ساده‌تر می‌کند. کنترل‌های فشار دکمه‌ای شهودی و کاربرپسند هستند و اجازه می‌دهند تا تکنسین‌ها حتی با آموزش محدودی، جرثقیل را با اطمینان بهره‌برداری کنند.

پلتفرم‌های قابل امتداد و قابل تنظیم

پلتفرم‌های جک بالابر J-35 با تمرکز بر انعطاف‌پذیری طراحی شده‌اند. این پلتفرم‌ها از ۱۵۴۰ میلی‌متر تا ۱۷۰۰ میلی‌متر قابل امتداد هستند و امکان استفاده از آن‌ها را برای خودروهایی با فاصله بین محورهای متفاوت—از خودروهای کوچک تا سدان‌های بزرگ‌تر و اس‌یو‌وی‌ها—فراهم می‌کنند. فاصله بین پلتفرم‌ها نیز قابل تنظیم است و از ۸۰۰ میلی‌متر تا ۸۵۰ میلی‌متر متغیر است؛ به‌گونه‌ای که تکنسین‌ها می‌توانند پلتفرم‌ها را در موقعیتی قرار دهند که با عرض شاسی خودرو مطابقت داشته باشد. این قابلیت تنظیم، جک بالابر J-35 را به یک دستگاه بالابر همه‌کاره تبدیل می‌کند که می‌تواند انواع مختلفی از خودروها را بدون نیاز به اتصالات یا لوازم جانبی اضافی پشتیبانی کند.
